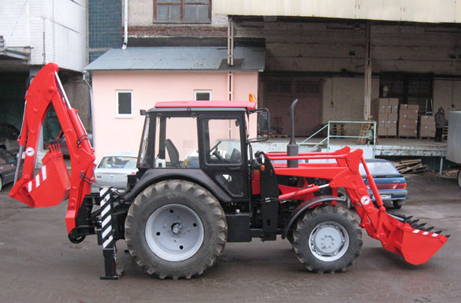

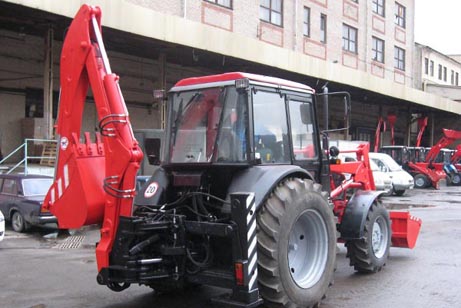

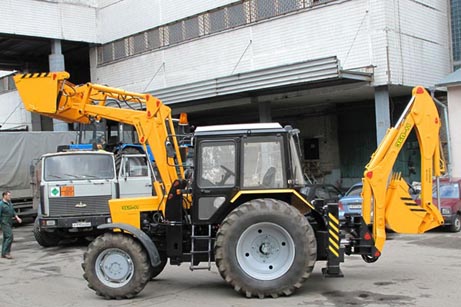

Экскаватор-бульдозер погрузчик
ЭБП-11
Экскаватор-бульдозер погрузчик ЭБП-11 и его исполнения предназначен для выполнения следующих работ:
- фронтальным погрузочным оборудованием с ковшами – погрузочно-разгрузочные работы с сыпучими мелкокусковыми материалами из буртов, отвалов;
- фронтальным погрузочным оборудованием с отвалом – земляные работы на грунтах 1 и 2 категорий ( планировки строительных площадок и грунтовых дорог, засыпки траншей, ям и т.п.);
- навесным экскаваторным оборудованием (обратной лопатой) – земляные работы на грунтах 1-4 категорий (копание траншей, ям, котлованов) с выгрузкой в транспортные средства или в отвал (работа на грунтах выше 3 категории допускается только после предварительного рыхления);
- зубом-рыхлителем – предварительное рыхление грунта и другие дорожно-строительные работы согласно технических характеристик;
- ковшом грейферным – погрузочно-разгрузочные работы с сыпучими мелкокусковыми материалами из отвалов (буртов);

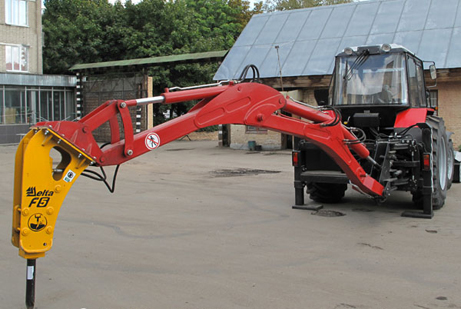

- навесным гидромолотом – дробления (рыхления) твердого (мерзлого) грунта, дорожного покрытия, бетона и т.п.;
- фронтальным бульдозерным оборудованием (Отвалом жестким и Отвалом гидроповоротным) - земляные работы на грунтах 1 и 2 категорий (планировки строительных площадок и грунтовых дорог, засыпки траншей, ям и т.п.).
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА КРАТКО |
|
| Итальянская гидравлика, гидрораспределитель | Brevini |
| Глубина копания | 4350 мм |
| Радиус копания | 5650 мм |
| Максимальная высота погрузки экскаватора | 3900 мм |
| Максимальная высота выгрузки фронтального погрузчика | 3300 мм |
| Грузоподъемность экскаватора/погрузчика | 500/900 кг |
| Объем лопаты | 0.1, 0.25 м³ |
| Объем ковша | 0.75 м³ |
| Дополнительное навесное оборудование | гидромолот, бульдозерный или коммунальный отвал, грейферный ковш,вилы |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
| Базовый трактор | МТЗ-82П, МТЗ-920 |
| Эксплуатационная мощность двигателя, л.с. | 81 |
| Максимальная транспортная скорость, км/ч | 25 |
| Рабочая скорость км/ч не более | 4 |
| Дорожный просвет, мм | 320 |
| Колея, мм передних колес / задних колес |
1600-40 / 1800-40 |
| Давление воздуха в шинах Мпа (кгс/см2) передних колес / задних колес |
0,18-0,01(1,8) / 0,15-0,01(1,5) |
| Вид заднего навесного оборудования | Обратная лопата |
| Номинальная вместимость ковша | 0,25 или 0,1 м3 |
| Глубина копания, мм | 4350 |
| Максимальный радиус копания экскаватора на уровне стоянки | 5650 |
| Максимальная высота погрузки экскаватора, мм | 3900 |
| Номинальная грузоподъемность экскаватора, кг | 500 |
| Максимальное усилие резания экскаватора, кг | 3500 |
| Масса навесного экскаваторного оборудования, кг | 1700 |
| Угол поперечной статической устойчивости, град. | 30 |
| Угол продольного статической устойчивости, град. | 14 |
| Преодолеваемый уклон, град. | 16 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОГРУЗОЧНОГО И БУЛЬДОЗЕРНОГО ОБОРУДОВАНИЯ |
|
| Вид переднего навесного оборудования | Бульдозер - погрузчик |
| Номинальная грузоподъемность погрузчика, кг | 900 |
| Вырывное усилие погрузчика, кгс | 1200 |
| Опрокидывающая нагрузка погрузчика, кг | 1500 |
| Высота шарнира максимально поднятого ковша, мм | 3300 |
| Глубина копания отвала погрузчика, мм | 100 |
| Ширина отвала погрузчика, мм | 2000 |
| Высота отвала погрузчика, мм | 680 |
| Объем призмы волочения отвала погрузчика, м³ | 1,2 |
| Габаритные размеры с навесным оборудованием, мм | |
| длина | 6300 |
| ширина | 2400 |
| высота | 4050 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СМЕННОГО ПОГРУЗОЧНОГО ИНСТРУМЕНТА |
|||||||||
| Отвал 2,0 м |
Ковш 0,55 м³ |
Ковш 0,8 м³ |
Ковш челюстной 0,55 м³ |
Ковш челюстной 0,8 м³ |
Отвал снежный 2,4 м |
Вилы грузовые 900 кг |
Бревно- захват |
Вилы с/х | |
| Объем ковша, м³ | — | 0,55 | 0,8 | 0,55 | 0,8 | — | — | — | — |
| Масса, кг | 180 | 245 | 270 | 420 | 400 | 190 | 100 | 185 | 190 |
| Ширина рабочей кромки; м | 2,0 | 2,0 | 2,1 | 2,0 | 2,0 | 2,4 | — | — | — |
| Высота разгрузки, мм | — | 2650 | 3270 | — | 2400 | ||||
| Габаритная рабочая высота с максимально поднятым оборудованием, мм |
— | 3900 | 4050 | 3900 | 4050 | — | 3900 | ||
| Глубина копания ковша, мм | — | 230 | 100 | — | — | — | |||
| Максимальный угол запрокидывания полностью поднятого ковша, град. |
— | 45 | — | — | — | — | |||
| Максимальный угол копания ковша, град. |
— | 43 | — | — | — | — | |||
| Максимальный угол запрокидывания ковша на уровне стоянки, град. |
— | 60 | — | — | — | — | |||
| Максимальный угол запрокидывания ковша в транспортном положении, град. |
— | 35 | — | — | — | — | |||
*Ковш 0,8 м³ и Ковш челюстной 0,8 м³ предназначены для работы только с легкими сыпучими грузами (во избежание перегрузки погрузочного оборудования по грузоподъемности). При нарушении условий эксплуатации сменного навесного инструмента оборудование снимается с гарантийного обслуживания.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СМЕННОГО ЭКСКАВАТОРНОГО ИНСТРУМЕНТА |
||||||
| Ковш основной |
Ковш узкий |
Ковш бордюрный |
Гидромолот | Ковш грейферный 0,42 м³ |
Ковш грейферный 0,27 м³ |
|
| Объём ковша, м³ | 0,22 | 0,12 | 0,10 | — | 0,42 | 0,27 |
| Ширина ковша, м | 0,62 | 0,42 | 0,32 | — | 0,9 | 0,6 |
| Марка гидромолота | — | — | — | Delta-F5 | — | — |
| Масса, кг | 140 | 120 | 105 | — | 335 | 285 |
