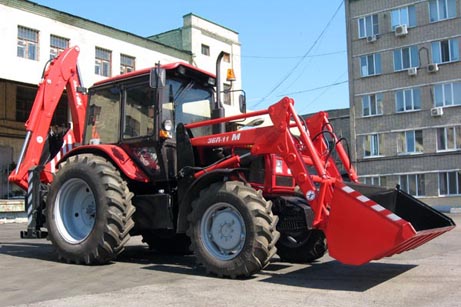

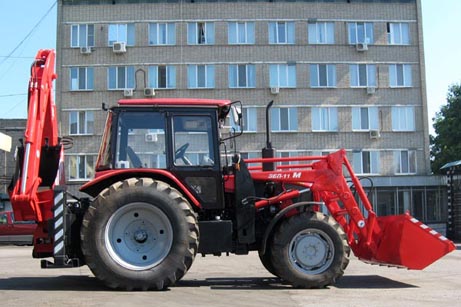

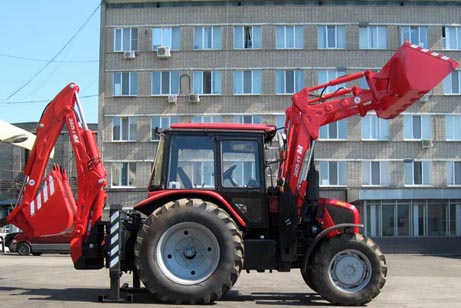

Экскаватор погрузчик
ЭБП-11М
Отличия модифицированного экскаватора ЭБП-11М
- производительность на 30% больше
Усилены:
стрела погрузчик каретка
Увеличены:
на 30% мощность гидроцилиндров
емкость ковша с 0.25 до 0.4м3
глубина копания с 4.35 до 5.10м
радиус копания с 5.65 до 6.65м
высота погрузки экскаватора с 3.90 до 4.56м

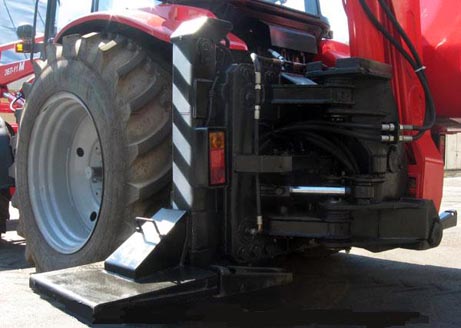

опоры аутригеров + дополнительная всавная опора
для защиты
от опрокидывания в крайних положениях каретки
насос НШ-150 вместо НШ-100
монтируется только с погрузчиком ПФН-0.9 и только на 92П
Дополнительное навесное оборудование
гидромолот
гидравлический бур
грейферный ковш
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ |
|
| Базовый трактор | «БЕЛАРУС-92П» |
| Тяговый класс по ГОСТ 27021 | 1,4 |
| Максимальная транспортная скорость, км/ч | 20 |
| Рабочая скорость, км/ч (не более) | 4 |
| Дорожный просвет, мм, не менее | 420 |
| Колея, мм | |
| передних колес | 1650±40 |
| задних колес | 1850±40 |
| Давление воздуха в шинах МПа (кгс/см²): | |
| -передних колес | 0,2 -0,01 (2,0 -0,1) |
| -задних колес | 0,2 -0,01 (2,0 -0,1) |
| Эксплуатационная масса с противовесами и без сменного навесного инструмента, кг, не более | 7300 |
| Габаритные размеры с навесным оборудованием, мм, (в транспортном положении): длина ширина: по задним колёсам без дополнительных вставных опор с дополнительными вставными опорами высота |
6720 2400 3470 3850 |
Технические характеристики экскаваторного оборудования ЭСВ-08. |
|

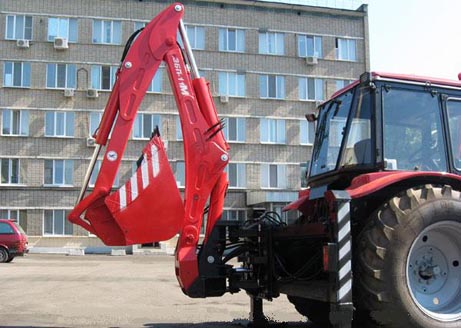

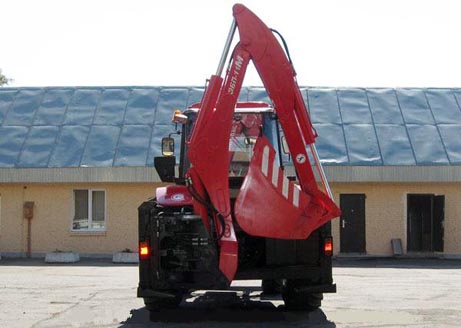

Вид заднего навесного экскаваторного оборудования |
Обратная лопата |
Глубина копания, мм, не менее |
5050 |
Максимальный радиус копания экскаватора на уровне стоянки, мм |
6300 |
Максимальная высота выгрузки, мм |
4000 |
Боковое смещения салазок, мм |
650 в обе стороны |
Номинальная грузоподъемность экскаватора, кг
|
700 |
Максимальное усилие резания экскаватора, кгс |
4000 |
Масса навесного экскаваторного оборудования, кг, не более |
2250 |
Преодолеваемый уклон твердого сухого пути, град. |
10 |
Технические характеристики погрузочного и бульдозерного оборудования ПФН-0,9. |
|
Вид переднего навесного оборудования |
Бульдозер - погрузчик |
Номинальная грузоподъемность погрузчика, кг |
900 |
Вырывное усилие погрузчика, кгс |
1200 |
Высота шарнира максимально поднятого ковша, мм |
3300 |
Глубина врезания отвала погрузчика, мм, не менее |
100 |
Ширина жесткого отвала погрузчика, мм |
2000 |
Высота жесткого отвала погрузчика, мм |
680 |
Технические характеристики сменного погрузочного инструмента погрузочного и бульдозерного оборудования ПФН-0,9.
Технические характеристики сменного экскаваторного инструмента. |
|||
|
Значение |
||
Ковш |
Ковш |
Ковш |
|
Объём ковша, м³ |
0,3 |
0,2 |
0,15 |
Ширина ковша, м |
0,71 |
0,51 |
0,36 |
Масса, кг |
190 |
165 |
135 |
